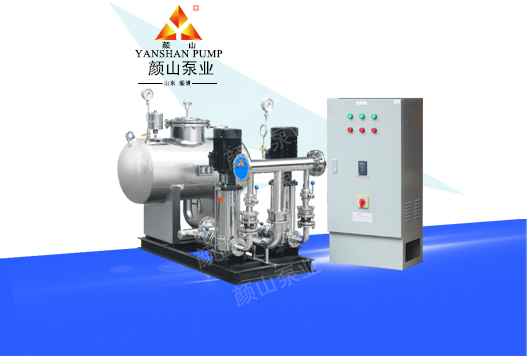

YSWF-GDJ顏山管道靜音無負壓自動給水設備主要由無負壓裝置、穩流補償器、管道靜音泵、穩壓罐及變頻控制柜五部分組成 。市政管網自來水直接接入穩流補償器，穩流補償器水滿后，無負壓裝置自動關閉，穩流補償器,穩壓罐壓力為市政管網壓力，在此基礎上管道靜音泵通過變頻控制柜對水泵調速。通過壓力傳感器，感知管內參數變化并將其轉換為電信量，傳輸給供水控制器，經過分析運算控制器再根據運算結果輸出信號傳送給變頻器由變頻器控制水泵轉速，這樣供水系統能夠根據用戶用水量的變化，隨時調節水泵轉速達到恒壓供水。此時穩壓罐充滿高壓水并吸收平衡因用戶用水引起的壓力波動，使供水更平穩。當供水Q出高峰期用水量>Q進高峰期供水量時無負壓裝置自動打開，穩流補償器自來水補充高峰期間用水,高峰期過后，穩流補償器補充滿水后，自動關閉無負壓裝置。當用水達到低峰期時，穩壓罐的壓力逐步提升到一定壓力值時(壓力值可設定)整個供水系統進入“休眠”狀態，所有水泵停止工作，由穩壓罐的高壓水維持系統管網供水。當用水量逐步增大時，系統會自動“喚醒”管道靜音泵恒壓向管網供水 。充分利用管網壓力和“休眠”、“喚醒”功能實現二次供水，節電率在30-80%左右，節能效果顯著。
- 工作原理

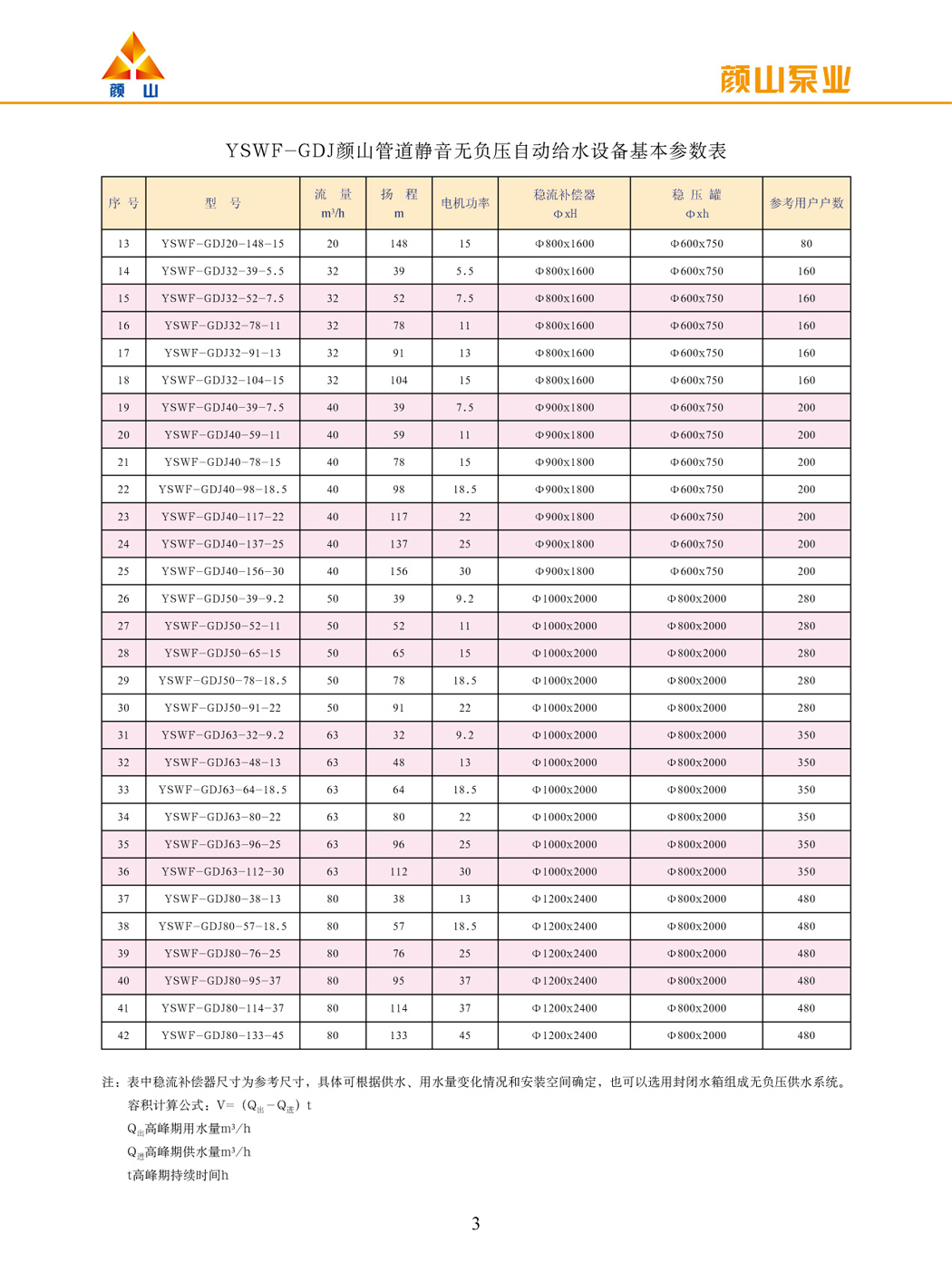

- 性能參數
YSWF-GDJ顏山管道靜音無負壓自動給水設備主要由無負壓裝置、穩流補償器、管道靜音泵、穩壓罐及變頻控制柜五部分組成 。市政管網自來水直接接入穩流補償器，穩流補償器水滿后，無負壓裝置自動關閉，穩流補償器,穩壓罐壓力為市政管網壓力，在此基礎上管道靜音泵通過變頻控制柜對水泵調速。通過壓力傳感器，感知管內參數變化并將其轉換為電信量，傳輸給供水控制器，經過分析運算控制器再根據運算結果輸出信號傳送給變頻器由變頻器控制水泵轉速，這樣供水系統能夠根據用戶用水量的變化，隨時調節水泵轉速達到恒壓供水。此時穩壓罐充滿高壓水并吸收平衡因用戶用水引起的壓力波動，使供水更平穩。當供水Q出高峰期用水量>Q進高峰期供水量時無負壓裝置自動打開，穩流補償器自來水補充高峰期間用水,高峰期過后，穩流補償器補充滿水后，自動關閉無負壓裝置。當用水達到低峰期時，穩壓罐的壓力逐步提升到一定壓力值時(壓力值可設定)整個供水系統進入“休眠”狀態，所有水泵停止工作，由穩壓罐的高壓水維持系統管網供水。當用水量逐步增大時，系統會自動“喚醒”管道靜音泵恒壓向管網供水 。充分利用管網壓力和“休眠”、“喚醒”功能實現二次供水，節電率在30-80%左右，節能效果顯著。

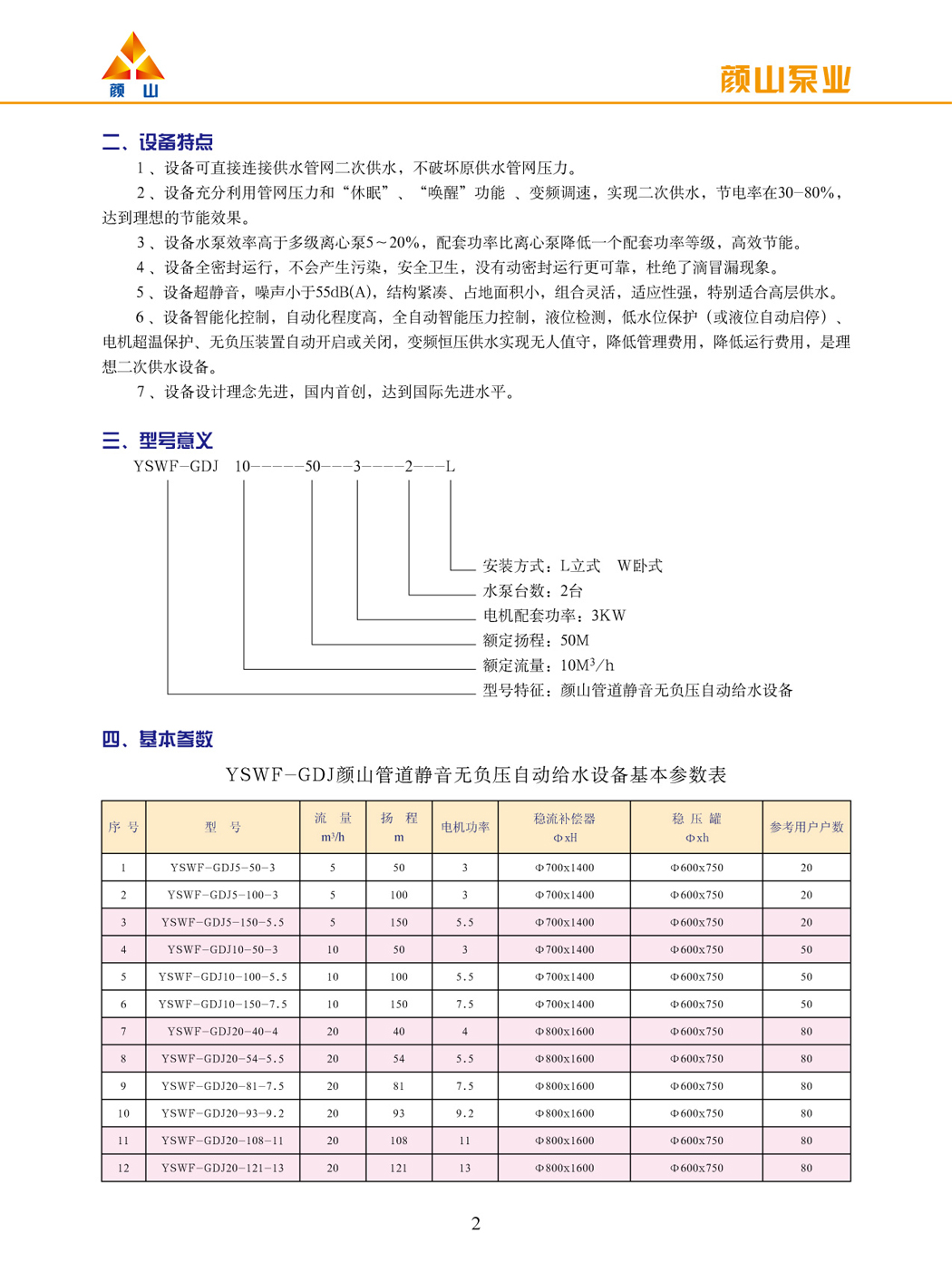

設備特點：
1、設備可直接連接供水管網二次供水，不破壞原供水管網壓力。
2、設備充分利用管網壓力和“休眠”、“喚醒”功能 、變頻調速，實現二次供水，節電率在30-80%，達到理想的節能效果。
3、設備水泵效率高于多級離心泵5～20﹪，配套功率比離心泵降低一個配套功率等級，高效節能。
4、設備全密封運行，不會產生污染，安全衛生，沒有動密封運行更可靠，杜絕了滴、冒漏現象。
5、設備超靜音，噪聲小于55dB(A)，結構緊湊、占地面積小，組合靈活，適應性強，特別適合高層供水。
6、設備智能化控制，自動化程度高，全自動智能壓力控制，液位檢測，低水位保護(或液位自動啟停)、電機超溫保護、無負壓裝置自動開啟或關閉，變頻恒，壓供水實現無人值守，降低管理費用，降低運行費用，是理想二次供水設備。
7、設備設計理念先進，國內首創，達到國際先進水平。
